Vakuumpumpenlösungen für Saugfahrzeuge in der Abwasser-, Industrie- und Kommunaltechnik

Eine Kfz-Vakuumpumpe erzeugt Unterdruck für Fahrzeugsysteme, die Saugkraft oder einen reduzierten Druck benötigen. Sie arbeitet häufig mit einer automatischen Steuerung. In vielen Fahrzeugen unterstützt sie das Bremssystem sowie weitere Motorfunktionen. Sie versorgt Komponenten wie Bremskraftverstärker und Vakuumventile mit Unterdruck. Einige Systeme nutzen zudem eine automatische Schaltstrategie. In der Praxis entfernt die Pumpe Luft aus einer geschlossenen Unterdruckleitung, um das für eine gleichbleibende Systemleistung erforderliche Vakuumniveau aufrechtzuerhalten. Bei manchen Fahrzeugsteuerungen erfolgt diese Unterdruckerzeugung automatisch, wodurch Druckschwankungen bei wechselnder Belastung ausgeglichen werden. Sinkt der Unterdruck, können Bremsunterstützung und andere vakuumgestützte Funktionen schwächer wirken oder verzögert ansprechen. Daher sind die Leistungsfähigkeit und Wartung der Vakuumpumpe entscheidend für einen zuverlässigen Betrieb.

Eine weitere Gruppe stellen Vakuumpumpen für Saugfahrzeuge dar. Während Kfz-Vakuumpumpen für eine kompakte, fahrzeugintegrierte Unterdruckerzeugung ausgelegt sind, wurden Vakuumpumpen für Saugfahrzeuge für anspruchsvolle Anwendungen zur Aufnahme und Förderung von Materialien entwickelt. Sie werden in der Abwasserwirtschaft sowie in industriellen und kommunalen Umgebungen eingesetzt, in denen Wasser und verschmutztes Wasser häufig vorkommen.

Für Betreiber, die verschiedene Vakuumpumpenlösungen bewerten, gilt: Die Vakuumleistung hängt von der verwendeten Pumpentechnologie, den Betriebsbedingungen und dem vom System benötigten Vakuumniveau ab. Einige Ausführungen verfügen zudem über automatische Steuerungsoptionen. Die Auswahl einer Pumpe, die auf den jeweiligen Arbeitszyklus und die Leistungsanforderungen abgestimmt ist, trägt zu einer zuverlässigen Funktion und einer konstanten Leistung bei.

Eine Vakuumpumpe erzeugt Saugkraft, indem sie Luft oder Gase aus einem geschlossenen Raum entfernt. Dadurch wird der Druck abgesenkt und Materialien können in das System eingesaugt werden. Bei Saugfahrzeugen ermöglicht diese Saugkraft die effiziente Aufnahme, Förderung und Entleerung von Abwasser, Schlamm, Wasser, Staub, Pulvern und weiteren industriellen Abfallstoffen.

Im Fahrzeug erfüllt die Vakuumpumpe hingegen eine andere Aufgabe: Sie stellt Unterdruck für Fahrzeugsysteme bereit, die Saugkraft oder eine Druckreduzierung benötigen. Dies betrifft insbesondere Bremsassistenzsysteme wie vakuumbetriebene Bremskraftverstärker und zugehörige vakuumgesteuerte Ventile, die häufig über einen automatischen Schalter geregelt werden. Sinkt der Unterdruck, kann die Bremswirkung schwächer erscheinen oder verzögert reagieren. Deshalb sind die Leistungsfähigkeit und die regelmäßige Wartung der Vakuumpumpe für einen zuverlässigen Fahrzeugbetrieb von großer Bedeutung.

Eine Kfz-Vakuumpumpe erzeugt Saugkraft, indem sie Luft aus einer geschlossenen Unterdruckleitung absaugt. Je nach Anwendung kommen dabei Flügelzellen- oder Membrantechnologien zum Einsatz. Der erzeugte Unterdruck wird anschließend genutzt, um vakuumabhängige Komponenten zu betreiben. Häufig sorgt eine automatische Regelstufe dafür, dass das erforderliche Unterdruckniveau konstant gehalten wird.

Zu den gängigen Typen von Kfz-Vakuumpumpen gehören:

• Mechanische Vakuumpumpen, die vom Motor angetrieben werden (häufig in Fahrzeugen eingesetzt, die für Nebenaggregate und Bremsunterstützung auf Motorunterdruck angewiesen sind).
• Membranpumpen, die bei bestimmten Konstruktionen verwendet werden, bei denen Bauraum oder Ansprechverhalten besondere Anforderungen darstellen.
• Elektrische Vakuumpumpen, die eingesetzt werden, wenn der Unterdruckbedarf variiert oder der Motor unter allen Betriebsbedingungen nicht ausreichend Unterdruck erzeugen kann. Viele dieser Systeme nutzen einen automatischen Schalter, um das erforderliche Unterdruckniveau aufrechtzuerhalten.

Einige Ausführungen sind zudem für spezielle Schmierungsanforderungen ausgelegt und berücksichtigen je nach Pumpenkonstruktion und Betriebsphase ölbezogene Aspekte. Bei der Auswahl oder Wartung einer Vakuumpumpe ist es wichtig, den Pumpentyp auf die Unterdruckanforderungen des Fahrzeugs sowie auf den jeweiligen Arbeitszyklus abzustimmen, um eine gleichbleibend hohe Leistung sicherzustellen.

Vergleicht man Kfz-Vakuumpumpen mit Vakuumpumpen für Saugfahrzeuge, liegt der wesentliche Unterschied im Einsatzbereich: Kfz-Vakuumpumpen sind auf eine kompakte, fahrzeugintegrierte Unterdruckerzeugung für Steuerungs- und Assistenzsysteme ausgelegt, während Vakuumpumpen für Saugfahrzeuge für den anspruchsvollen Materialtransport in der Abwasserwirtschaft und in industriellen Anwendungen entwickelt wurden.

Zu den gängigen Technologien gehören:

• Flügelzellenpumpen

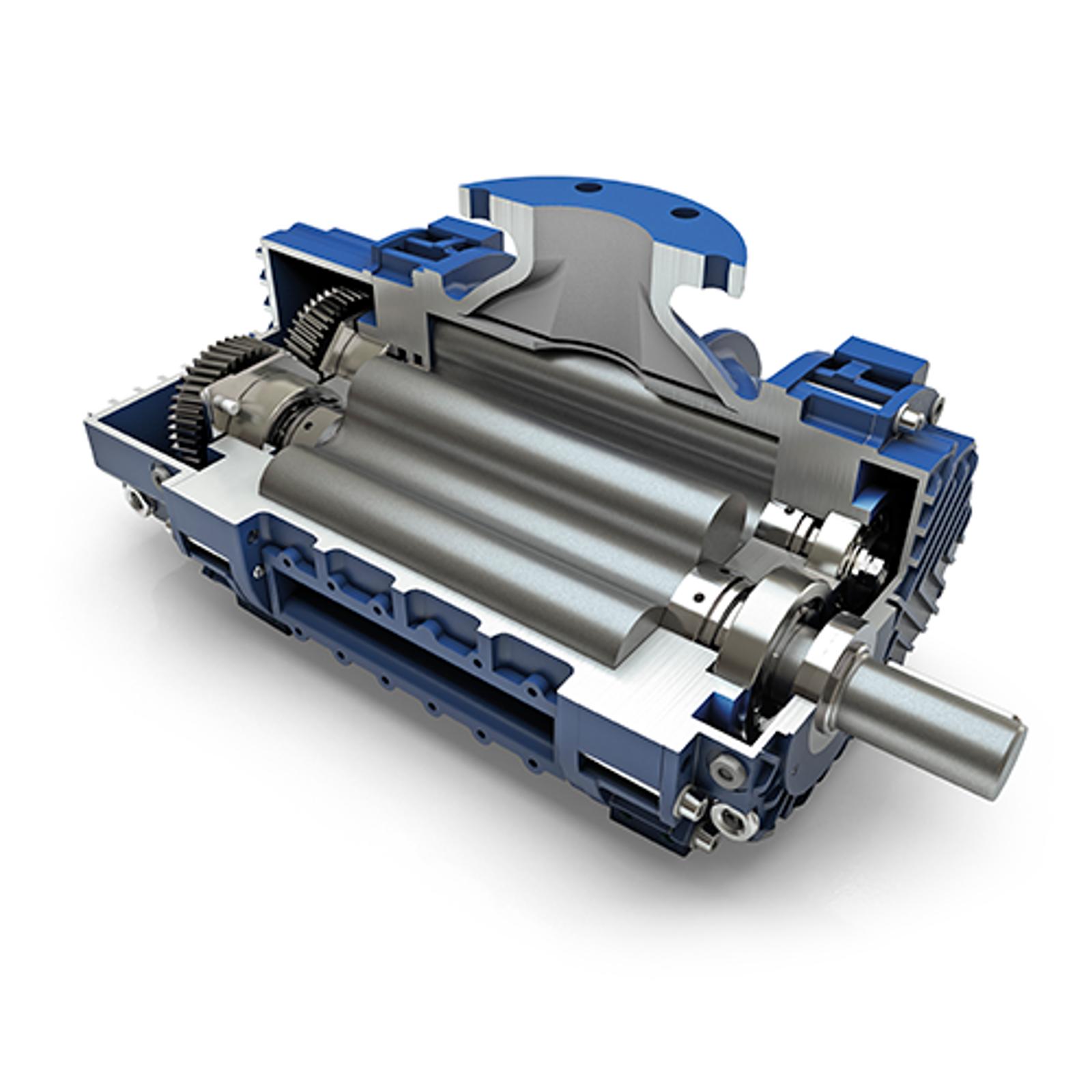

• Drehkolbengebläse
• Flüssigkeitsringpumpen

Eine Wasserpumpe fördert Wasser und andere Flüssigkeiten, indem sie Durchfluss und Druck erzeugt. Die Leistung wird typischerweise durch Förderhöhe, Fördermenge (l/h) und Wasserdruck beschrieben. Wasserpumpen werden häufig für Entwässerungsaufgaben, industrielle Prozesse, die Wasserversorgung im Haushalt, den Wassertransport im privaten Bereich sowie für die Gartenbewässerung eingesetzt. Dabei spielen die verfügbare Netzspannung (230 V) und die erforderliche Förderleistung eine wichtige Rolle.

In der Praxis erfolgt die Auswahl einer Wasserpumpe häufig anhand der benötigten Förderhöhe, des erforderlichen Wasserdrucks, der Fördermenge (l/h) sowie der Frage, ob sauberes Wasser oder Schmutzwasser gefördert werden soll.

Ja. Vakuumpumpen werden häufig für die Sammlung von Abwasser, die Kanalreinigung, die Entfernung von Schlamm, die Wartung von Pumpstationen, die Beseitigung von Verschmutzungen sowie für Materialumschlagprozesse eingesetzt, bei denen Wasser und Schmutzwasser effizient bewegt, gefördert oder transportiert werden müssen.

Vakuum-Lkw-Systeme werden häufig in den folgenden Bereichen eingesetzt:

• Abwasserwirtschaft
• Industrielle Fertigung
• Umwelt- und Altlastensanierung
• Bauwesen
• Bergbau
• Deponiebetrieb und Abfallmanagement

Vakuum-Lkw-Systeme können eine Vielzahl von Materialien aufnehmen und fördern, darunter:

• Schlamm
• Abwasser
• Wasser
• Flüssige Abfälle
• Pulver
• Staub
• Industrielle Rückstände
• Kontaminierte Materialien
• Schmutzwasser

Vakuum-Lkw-Systeme verwenden typischerweise folgende Technologien:

• Flügelzellenpumpen
• Drehkolbengebläse
• Flüssigkeitsringpumpen

Jede Technologie bietet spezifische Vorteile hinsichtlich Förderleistung, erreichbarem Vakuumniveau und Einsatzbedingungen. In mehrstufigen Systemen kann eine zweite Stufe eingesetzt werden, um die Vakuumleistung zu erweitern, während eine Wasserpumpe parallel die Förderung von Wasser übernimmt.

Das erreichbare Vakuumniveau hängt von der verwendeten Pumpentechnologie und den jeweiligen Betriebsbedingungen ab. Für unterschiedliche industrielle und kommunale Anforderungen stehen verschiedene Pumpenmodelle zur Verfügung.

Wenn zusätzlich Wasser für Reinigungs- oder Entwässerungsanwendungen gefördert werden muss, sollte überprüft werden, ob die Wasserpumpe die erforderliche Förderhöhe, den benötigten Wasserdruck sowie die gewünschte Fördermenge (l/h) bereitstellen kann.

Flügelzellenpumpen sind auf die Erzeugung hoher Vakuumniveaus ausgelegt, während Gebläse in der Regel höhere Luftmengen bei geringeren Vakuumniveaus liefern.

Abhängig von den Anforderungen an Vakuum und Luftfördermenge kann auch ein mehrstufiges Konzept eingesetzt werden. Welche Lösung am besten geeignet ist, hängt von der jeweiligen Anwendung ab.

Ja. Ausgewählte Vakuumpumpenlösungen für Saugfahrzeuge sind in ATEX-zertifizierten Ausführungen für den Einsatz in explosionsgefährdeten Bereichen erhältlich.

Eine defekte Vakuumpumpe macht sich häufig durch eindeutige Störungen und Symptome bemerkbar. Bei einer Wasserpumpe können eine geringe Förderleistung, ein instabiler Wasserdruck oder Probleme mit dem Schwimmerschalter auftreten.

Zu den häufigsten Anzeichen gehören:

• Nachlassende Vakuumleistung
• Druckverlust
• Verringerter Luftdurchsatz
• Übermäßige Vibrationen
• Ungewöhnliche Betriebsgeräusche
• Überhitzung
• Luftleckagen

In einigen Fällen schaltet sich die Pumpe häufiger ein und aus, weil sie Schwierigkeiten hat, den erforderlichen Unterdruck aufrechtzuerhalten. Bei wasserführenden Systemen kann der Schwimmerschalter aufgrund von Wasserstandsschwankungen in der Pumpenkammer ebenfalls häufig takten.

Diese Symptome lassen sich oft auf einige typische Ursachen zurückführen:

• Verschleiß interner Komponenten, wodurch die Vakuumerzeugung mit der Zeit nachlässt
• Beschädigte Dichtungen oder Dichtungsringe, die Luft in die Vakuumleitung eindringen

Bei Fahrzeugen, die für die Bremskraftunterstützung auf Unterdruck angewiesen sind, beispielsweise mit vakuumbetriebenen Bremskraftverstärkern, kann eine defekte Vakuumpumpe den verfügbaren Unterdruck deutlich reduzieren.

Sinkt der Unterdruck, kann sich die Bremsunterstützung schwächer anfühlen oder verzögert reagieren. Dadurch kann sich der Bremsweg verlängern und das Sicherheitsrisiko erhöhen, insbesondere bei häufigen Bremsvorgängen oder Notbremsungen.

Wenn der Verdacht auf einen Ausfall der Vakuumpumpe besteht, sollte das Fahrzeug möglichst nicht weiter gefahren werden, bis die Ursache fachgerecht diagnostiziert wurde. Treten bereits Symptome wie ein hartes Bremspedal, verringerte Bremsunterstützung, Warnleuchten oder ungewöhnliches Motorverhalten auf, sollte dies als sicherheitsrelevantes Problem betrachtet und umgehend überprüft werden.

Unterdruckbezogene Fehler können außerdem Diagnosefehlercodes (DTCs) auslösen und mit Luftleckagen, verschlissenen Dichtungen oder eingeschränkten Unterdruckleitungen verbunden sein. Da die Unterdruckleistung von der Pumpentechnologie, den Betriebsbedingungen und dem vom System geforderten Vakuumniveau abhängt, ist eine präzise Diagnose entscheidend, bevor über Reparaturmaßnahmen entschieden wird.

Bei der Planung von Flottenwartungen sollten außerdem Produktlieferzeiten, Lieferoptionen sowie die Verfügbarkeit kostenloser technischer Dokumentationen berücksichtigt werden.

Das deutlichste Anzeichen einer defekten Vakuumpumpe ist häufig eine verringerte Bremskraftunterstützung. Je nach Fahrzeug können außerdem folgende Symptome auftreten:

• Bremsanlage
• Härteres Bremspedal aufgrund einer verminderten Unterdruckreserve
• Warnleuchten oder gespeicherte DTCs im Zusammenhang mit der Unterdruck- oder Bremskraftverstärkerregelung
• Symptome, die sich bei höherer Belastung verstärken, beispielsweise bei häufigem Bremsen, im Leerlauf oder unter Last

Bei Vakuumpumpen, die mit Öl arbeiten (abhängig von der jeweiligen Bauart), können auch die Ölqualität und die Schmierungsbedingungen Leistung und Verschleiß beeinflussen. Die Behebung von Ursachen wie Leckagen, verstopften Leitungen oder verschlissenen internen Komponenten trägt dazu bei, einen stabilen Unterdruck und eine zuverlässige Bremskraftunterstützung wiederherzustellen.

Die Prüfung einer Kfz-Vakuumpumpe konzentriert sich in der Regel auf die Bestätigung des erreichten Unterdruckniveaus, die Kontrolle auf Leckagen sowie den Nachweis, dass die Pumpe den Unterdruck unter Betriebsbedingungen aufrechterhalten kann. Die Prüfzeit wird dabei häufig in Minuten dokumentiert.

Ein typisches Prüfverfahren umfasst:

• Sichtprüfung: Kontrolle von Unterdruckschläuchen, Anschlüssen und Verbindungen auf Risse, Lockerungen oder Alterungserscheinungen.
• Leckageprüfung: Auf zischende Geräusche achten und die Dichtheit der Unterdruckleitungen überprüfen.
• Unterdruckmessung: Mit einem Vakuummessgerät kontrollieren, ob die Pumpe das erforderliche Unterdruckniveau erreicht und hält.
• Fehlerspeicher auslesen: Überprüfung vorhandener DTCs, die auf Fehler in der Unterdruck- oder Bremskraftverstärkerregelung hinweisen können.
• Funktionsprüfung: Kontrolle der Vakuumleistung unter Leerlauf- und Lastbedingungen, häufig über einen festgelegten Prüfzeitraum.

Da die Leistung einer Vakuumpumpe vom erforderlichen Vakuumniveau des Systems sowie vom Einsatzprofil des Fahrzeugs abhängt, sollte die Prüfung sowohl die Unterdruckerzeugung als auch die Stabilität des Unterdrucks bewerten und nicht nur einen einzelnen Messwert.

Einige moderne Diagnosesysteme führen bestimmte Prüfschritte automatisch durch. Das Ziel bleibt jedoch dasselbe: die Stabilität des Unterdrucks sowie die Einhaltung der vorgegebenen Druckwerte zuverlässig zu bestätigen.

Die genauen Arbeitsschritte variieren je nach Fahrzeugmodell und Pumpenkonstruktion. Im Allgemeinen umfasst der Austausch jedoch folgende Schritte:

1. Stromversorgung trennen und gegebenenfalls den Systemdruck gemäß den Vorgaben des Servicehandbuchs abbauen.
2. Ansaugleitungen, Schläuche und erforderliche Abdeckungen entfernen, um Zugang zur Pumpe zu erhalten.
3. Elektrische Steckverbindungen (falls vorhanden) trennen und die Befestigungselemente der Pumpe lösen.
4. Die Vakuumpumpe sowie alle zugehörigen Dichtungen und Dichtungsringe ersetzen, um Luftleckagen zu vermeiden.
5. Schläuche wieder montieren und deren korrekte Verlegung sowie festen Sitz überprüfen.
6. Fahrzeug starten und die Unterdruckleistung mit einem Vakuummessgerät und/oder Diagnosetester kontrollieren. Dabei die vom Hersteller vorgegebene Aufwärmzeit in Minuten einhalten.

Für ölbetriebene Pumpenausführungen sollten die Herstellervorgaben hinsichtlich Öltyp, Füllstand und Wartungsintervallen beachtet werden, um eine langfristige Zuverlässigkeit sicherzustellen.

Die Kosten für den Austausch einer Vakuumpumpe hängen von verschiedenen Faktoren ab, darunter:

• Fahrzeugmodell
• Pumpentyp
• Erforderliche Arbeitszeit
• Zusätzliche Ersatzteile wie Unterdruckleitungen, Dichtungen oder angrenzende Komponenten

Die Kosten können außerdem steigen, wenn die Diagnose ergibt, dass die Ursache für den Unterdruckverlust an anderer Stelle im Unterdrucksystem liegt.

Als grobe Planungsgrundlage kalkulieren viele Fahrzeughalter sowohl die Kosten für Ersatzteile als auch für die Arbeitsleistung und berücksichtigen zusätzlich mögliche Diagnose- und Fehlersuchkosten, falls die Vakuumpumpe nicht die tatsächliche Ursache des Problems ist. Auch die Lieferzeit der Ersatzteile kann die Terminplanung beeinflussen.

Eine fachgerechte Diagnose vor dem Austausch hilft dabei, unnötige Kosten zu vermeiden und sicherzustellen, dass tatsächlich die Ursache des Unterdruckverlusts behoben wird.

Wenn die Anwendung zusätzlich eine Wasserförderung umfasst, beispielsweise für Reinigungs- oder Spülsysteme, sollte die Auslegung der Wasserpumpe hinsichtlich Förderhöhe, Wasserdruck und gewünschter Fördermenge (l/h) überprüft werden.
